Фильтры для Компрессорные станции ЧМЗ

Фильтры для компрессорных станций ЧМЗ — RF Native Technologies

Компрессорные станции ЧМЗ до сих пор остаются рабочими машинами на строительных, дорожных и горных объектах. Компрессорная станция — это комплекс агрегатов, предназначенный для получения сжатого атмосферного воздуха и снабжения им пневмоинструмента и буровых установок, в том числе на буровзрывных работах. Эти станции с винтовым компрессором, приводом, вспомогательным оборудованием и шасси/салазками были разработаны и серийно освоены на Читинский машиностроительный завод и выпускаются с конца 1960-х годов, а в 2000-е годы получили обновленные модификации.

Во всех этих конструкциях есть общий знаменатель: станция работает в запыленной внешней среде, часто на нестационарных объектах, при переменных нагрузках на компрессор и привод, а от стабильности качества сжатого воздуха зависят ресурс пневмоинструмента, бурильной техники и безопасность смены. Фильтры в такой системе — не второстепенный расходный материал, а элемент, который задает фактическое состояние воздуха, масла, топлива и конденсата в ключевых контурах станции.

Профиль компрессорных станций ЧМЗ и требования к фильтрации

Станции ЧМЗ — это воздушные компрессорные станции, которые обеспечивают сжатый воздух для перфораторов, бурильных устройств и другого пневматического оборудования. Винтовой компрессор, привод (как правило, дизельный или электрический), система подготовки воздуха, воздухосборник, сети управления и безопасности — все это размещено либо на рессорной тележке, либо на раме-салазках. Конструктивно станции рассчитаны на работу в тяжелых климатических условиях и при значительных суточных перепадах температур.

В таких условиях именно фильтрация определяет, каким воздухом в реальности питаются потребители: сухим и очищенным до требуемого класса, либо насыщенным масляным аэрозолем, влагой и пылью. Отдельное требование — соответствие качества воздуха отраслевым стандартам по содержанию влаги, масла и частиц. Для промышленных и особенно высоконапорных станций показательным ориентиром служат нормативы по качеству сжатого воздуха по ГОСТ 17433-80 и классы по точке росы по ISO 8573-3: они задают целевой уровень, к которому должна подтягиваться система фильтрации и осушения.

Дополнительно к воздушной части нужно учитывать и вспомогательные контуры: топливо дизельного привода (если он применен), масло в картере двигателя и винтовом блоке, гидравлические линии вспомогательных механизмов, вентиляция контейнера или кожуха. Все они требуют своей схемы фильтрации и согласования по ресурсам.

Основные контуры фильтрации на станции ЧМЗ

В практическом разрезе компрессорная станция ЧМЗ имеет несколько ключевых ветвей, где правильные фильтры дают максимальный эффект. Первая — воздухозабор компрессора: именно сюда приходит весь объем атмосферного воздуха с пылью, песком и аэрозолем. Вторая — масляный контур винтового блока, где фильтры и сепараторы обеспечивают стабильную вязкость и отделение масла от воздуха. Третья — магистраль сжатого воздуха после компрессора и осушителя: здесь работают магистральные и финишные фильтры, доводящие воздух до заданного класса по частицам и остаточному маслу. Наконец, четвертая — контуры привода и вспомогательных систем (топливо, масло, гидравлика), от которых зависит уверенный запуск и работа станции в полевых условиях.

RF Native Technologies проектирует решения для всех этих контуров комплексно: мы не просто подбираем «аналог по резьбе», а выстраиваем карту фильтрации, учитывая тип станции (ПВ-10, НВ-10, модернизированные исполнения), ее фактическую загрузку, климат и требования к потребителям воздуха.

Воздушная линия: защита винтового блока и сохранение производительности

Воздушный фильтр на входе компрессора станций ЧМЗ испытывает максимальную пылевую нагрузку. Работа на строительных площадках, на открытых горных и буровзрывных работах означает, что в воздухе всегда присутствует мелкодисперсная пыль, цемент, песок, частицы породы. Если эта смесь попадает в винтовой блок без достаточной фильтрации, ускоренно изнашиваются рабочие пары, растет зазор, падает КПД и увеличивается нагрузка на привод.

Фильтры, которые мы предлагаем для компрессорных станций ЧМЗ, подбираются по нескольким параметрам. Во-первых, по пылеемкости: фильтр должен удерживать значительные массы пыли без резкого скачка перепада давления. Во-вторых, по характеристике сопротивления: важно, чтобы рост перепада по мере засорения был плавным и контролируемым, а не приводил к внезапному «задушению» компрессора. В-третьих, по механической прочности складок и качества уплотнений, чтобы при вибрациях и транспортировке станции исключить обходные утечки нефильтрованного воздуха.

Практически это выливается в более стабильную производительность по воздуху, уменьшение случаев падения давления в сети при работе нескольких потребителей одновременно и снижение риска абразивного износа винтового блока. При этом ресурс фильтра планируется не только по паспорту, но и по фактической пылевой нагрузке: мы рекомендуем вести учет перепада давления и, при необходимости, адаптировать интервалы обслуживания под реальные условия.

Масляные и сепарационные фильтры: стабильность давления и контроль маслопереноса

В масляном контуре винтового компрессора станции ЧМЗ фильтрующие элементы отвечают сразу за несколько задач. Масляный фильтр в линии смазки защищает подшипники и винтовые пары от твердых частиц, возникающих в результате износа и попадающих снаружи. Сепарационный элемент в маслосепараторе отделяет масло из воздушно-масляной смеси, формируя компромисс между низким перепадом и минимальным маслопереносом в магистраль сжатого воздуха.

Когда эти два звена работают согласованно, станция сохраняет стабильное рабочее давление без провалов при старте крупных потребителей, а расход масла остается в расчетных пределах. Если масляный фильтр подобран с запасом по тонкости и грязеемкости, он дольше удерживает стабильный класс чистоты и снижает скорость деградации масла, в том числе по содержанию металла и сажи. Сепаратор же, подобранный по кратности и допустимому перепаду, позволяет поддерживать точку росы и остаточное содержание масла на уровне, достаточном для работы пневмоинструмента и аппаратуры, без интенсивного загрязнения магистрали и конденсатоотводчиков.

Подготовка сжатого воздуха: магистральные и финишные фильтры

После компрессора и, при наличии, осушителя сжатый воздух на станциях ЧМЗ должен быть доведен до нужного класса по содержанию частиц и остаточного масла. Для этого используются магистральные фильтры грубой, тонкой и, при необходимости, сверхтонкой очистки, а также коалесцентные элементы для отделения конденсата. С точки зрения нормативов ориентиром служат требования к качеству воздуха по ГОСТ 17433-80 и соответствующим классам ISO: по содержанию твердой фазы, влаги и масла.

Задача RF Native Technologies в этом контуре — подобрать конфигурацию, которая обеспечит необходимое качество воздуха именно для ваших потребителей: от строительного пневмоинструмента до чувствительных пневмоприводов и пневмоавтоматики. При этом важно увязать фильтры с существующими осушителями, воздухосборниками и схемой конденсатоотводов, чтобы не создавать лишних точек обмерзания, перепадов давления и застойных зон. В ряде проектов мы предлагаем решение с последовательной установкой коалесцентных и адсорбционных элементов, что позволяет добиться низкой точки росы и минимального маслосодержания для особо требовательных потребителей.

Типичные задачи, которые решают фильтры на станциях ЧМЗ

• снижение содержания твердых частиц и абразива во входном воздухе до значений, безопасных для винтового блока;
• уменьшение маслопереноса в магистраль и, как следствие, снижение затрат на обслуживание пневмоинструмента и арматуры;
• обеспечение стабильного качества сжатого воздуха по влаге и частицам для буровых и строительных работ;
• упрощение сервиса за счет унификации фильтров по парку станций ЧМЗ разных модификаций;
• контроль ресурса по перепаду давления без лишних разборок оборудования.

Вспомогательные контуры: топливо, масло привода, гидравлика

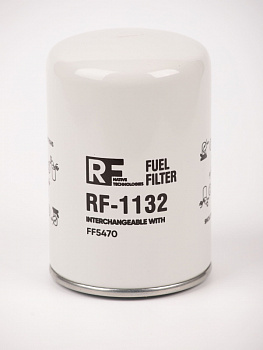

Во многих компрессорных станциях ЧМЗ привод компрессора может быть реализован дизельным двигателем. В этом случае в структуру фильтрации добавляются топливные и масляные фильтры двигателя. Их задача — защитить топливную аппаратуру от воды и механических примесей, удерживать стабильный класс чистоты масла в подшипниках и цилиндро-поршневой группе, обеспечить уверенный запуск в холодное время.

Дополнительно в ряде проектов задействуются гидравлические контуры (например, для привода вспомогательных механизмов, подъемов, стабилизаторов). Для них RF Native Technologies подбирает всасывающие, напорные и сливные фильтры с целевым классом чистоты по ISO 4406. Важную роль играют дыхательные фильтры баков: именно через «дыхание» в гидросистему чаще всего попадает внешняя пыль, особенно при частых перемещениях станции и перепадах температуры.

Все эти контуры должны быть увязаны по ресурсам: задача — не просто поставить качественные фильтры, но и выстроить понятный график обслуживания, при котором смена элементов выполняется пакетно, в один заход, без лишних остановок оборудования.

Почему компании предпочитают покупать фильтры для станций ЧМЗ у RF Native Technologies

• инженерный подбор фильтров под конкретную модификацию станции ЧМЗ (ПВ-10, НВ-10 и их современные вариации) с учетом региона и профиля нагрузки;
• комплексная карта фильтрации: воздухозабор, масло, сепарация, магистраль, топливо, гидравлика, вентиляция;
• унификация фильтров по парку оборудования, что снижает складские остатки и упрощает логистику;
• сопровождение: рекомендации по контролю перепада, ресурсам и сезонной корректировке регламентов;
• поставка промышленных решений под брендом RF Native Technologies с трассировкой партий и входным контролем.

Как строится проект по фильтрам для компрессорных станций ЧМЗ

Работа обычно начинается с инвентаризации парка: какие конкретно компрессорные станции ЧМЗ эксплуатируются (ПВ-10, НВ-10, модифицированные варианты), в каких условиях они работают, какой профиль потребителей сжатого воздуха. Далее мы анализируем текущую схему фильтрации: типы фильтров, расположение, наличие или отсутствие осушителей, состояние магистралей и воздухосборников, практику обслуживания.

На основании этих данных формируется карта фильтрации: перечень фильтрующих элементов по контурам, их ориентировочные ресурсы, требования к контролю перепада, точки отбора проб воздуха или масла (если планируется анализ). Затем подбираются конкретные позиции фильтров с учетом допустимых габаритов, резьб, классов эффективности и сопротивления. На пилотной станции проводится внедрение, фиксируются параметры до и после (давление, качество воздуха, стабильность работы пневмоинструмента, расход масла), после чего решение масштабируется на весь парк.

Что получает заказчик в результате

• прозрачную и понятную карту фильтрации для компрессорных станций ЧМЗ с привязкой к реальным режимам;
• сокращение внеплановых остановов, связанных с засорением фильтров и нестабильностью качества воздуха;
• снижение совокупных затрат на обслуживание за счет унификации номенклатуры и предсказуемого ресурса элементов;
• техническую поддержку от RF Native Technologies по вопросам подбора, внедрения и адаптации решений под новые объекты.

Как заказать фильтры для компрессорных станций ЧМЗ

Для подбора решений под ваши компрессорные станции ЧМЗ достаточно предоставить базовый набор данных: тип станции (ПВ-10, НВ-10, модификации), год выпуска, тип привода, схему подготовки воздуха, перечень основных потребителей и условия эксплуатации (температура, запыленность, сезонность). На основе этой информации RF Native Technologies подготовит индивидуальную карту фильтрации, спецификацию фильтров, рекомендации по регламентам обслуживания и график поставок, увязанный с вашим производственным циклом.

Связаться с нами просто: вы можете обратиться через сайт RF Native Technologies, направить запрос со списком оборудования или опросным листом, и команда RF Native Technologies предложит технически обоснованное решение по фильтрам для компрессорных станций ЧМЗ, ориентированное на длительную стабильную работу станций в реальных полевых условиях.
